内核4 虚拟内存

qemu共配置了128M的内存，在之前的代码中，boot被放在了0x7c00处，loader放在了0x8000处，kernel放在了0x10000处（由Cmake来指定），所以还剩下127M左右的内存没有进行使用。操作系统有一个重要职责是决定如何管理计算机中的整块内存。具体的职责有以下几点。

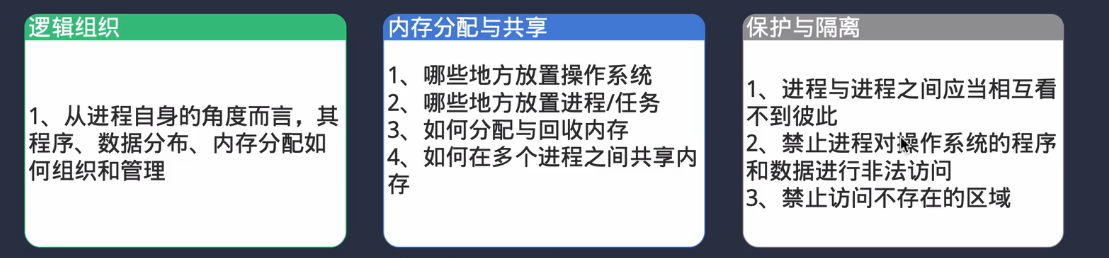

内存中存在多个进程时，加载进程会存在一些问题，比如要将进程加载到内存中的哪个区域，如何分配和回收内存。这时可以用到虚拟内存来对内存空间进行管理。x86虚拟内存管理硬件将内存看组成相同大小的页，即分页机制。进程看到的存储空间是连续的，但是经过页表的转换后就会将页帧分配到内存中，即将虚拟内存映射到物理内存中。

内存的分配和释放

位图

我们如何知道内存中的一个页是否被使用呢？显而易见的一个方法就是bitmap，页被使用则在位图相应位置中置一，未被使用则置零。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
typedef struct _bitmap_g
{
    int bit_count; // 位的数据
    uint8_t *bits; // 位空间
} bitmap_t;

int bitmap_byte_count(int bit_count)
{
    return (bit_count + 8 - 1) / 8;
}

void bitmap_init(bitmap_t *bitmap, uint8_t *bits, int count, int init_bit)
{
    bitmap->bit_count = count;
    bitmap->bits = bits;

    int bytes = bitmap_byte_count(bitmap->bit_count);
    kernel_memset(bitmap->bits, init_bit ? 0xFF : 0, bytes);
}

这样就完成了位图的初始化。

1
2
3
4
int bitmap_get_bit(bitmap_t *bitmap, int index);    //获取位图中某一个位的值
void bitmap_set_bit(bitmap_t *bitmap, int index, int count, int bit);   //设置某一个位
int bitmap_is_set(bitmap_t *bitmap, int index); //判断某个位置零或置一
int bitmap_alloc_nbits(bitmap_t *bitmap, int bit, int count);   //连续分配多个指定位

bitmap_alloc_nbits函数传入的是想要将其反转的位，比如想找到连续的几个0置为1，函数中要传入0而不是1。所以实现起来也不是很麻烦。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
int bitmap_alloc_nbits(bitmap_t *bitmap, int bit, int count)
{
    int search_idx = 0;
    int ok_idx = -1;

    while (search_idx < bitmap->bit_count)
    {
        if (bitmap_get_bit(bitmap, search_idx) != bit)
        {
            search_idx++;
            continue;
        }
        ok_idx = search_idx;
        int i;
        for (i = 1; (i < count) && (search_idx < bitmap->bit_count); i++)
        {
            if (bitmap_get_bit(bitmap, search_idx++) != bit)
            {
                ok_idx = -1;
                break;
            }
        }
        if (i >= count)
        {
            bitmap_set_bit(bitmap, ok_idx, count, ~bit);
            return ok_idx;
        }
    }

    return -1;
}

地址分配器

1
2
3
4
5
6
7
8
9
typedef struct _addr_alloc_t
{
    mutex_t mutex;   // 地址分配互斥信号量
    bitmap_t bitmap; // 分配用的位图

    uint32_t page_size; // 页大小
    uint32_t start;     // 起始地址
    uint32_t size;      // 地址大小
} addr_alloc_t;

地址分配器存放了需要分配的内存的起始地址、大小等信息，并为其分配了一个位图。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
static void addr_alloc_init(addr_alloc_t *alloc, uint8_t *bits,
                            uint32_t start, uint32_t size, uint32_t page_size)
{
    mutex_init(&alloc->mutex);
    alloc->start = start;
    alloc->size = size;
    alloc->page_size = page_size;
    bitmap_init(&alloc->bitmap, bits, alloc->size / page_size, 0);
}

static uint32_t addr_alloc_page(addr_alloc_t *alloc, int page_count)    //分配内存页
{
    uint32_t addr = 0;

    mutex_lock(&alloc->mutex);

    int page_index = bitmap_alloc_nbits(&alloc->bitmap, 0, page_count);
    if (page_index >= 0)
    {
        addr = alloc->start + page_index * alloc->page_size;
    }

    mutex_unlock(&alloc->mutex);
    return addr;
}

现在这些函数只能计算出分配地址的数值，并没有向对应的内存中写入任何数据。位图怎么和分配内存页配套使用呢？位图记录了一个内存页是否被使用，我们找到连续的未分配的内存页之后，将对应的位图位设置为1并将找到的内存的首地址通过函数返回值的形式返回给调用者，这样就可以分配内存了。

内存分页

我们将1M以上地址处供进程使用，将内存分为页来分配内存空间。在内存初始化中，memory_init传入了bootinfo为参数，包含了磁盘信息(int 13H中断读取磁盘信息)。内存初始化时首先要将分配的内存对齐4KB，然后创建paddr_alloc并初始化，进行管理，位图放在bss段之后。这样就初始化完成了内存，并可以使用paddr_alloc进行管理。我们设计的操作系统是32位，内存地址空间一共有4GB，每个内存页是4KB大小，我们需要使用转换表将每个内存页映射到物理内存上，一个表项处理一页内存，所以表项数量是4GB/4KB，每个表项是4字节，所以表的大小是4MB。但是一个4MB的表项大部分情况下会浪费空间，所以intel采用了二级页表的形式。

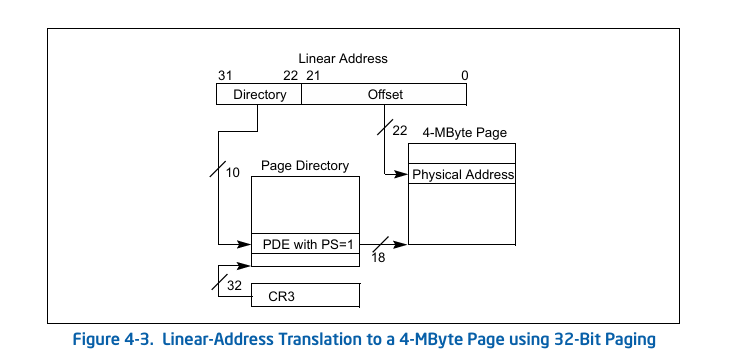

为了方便起见，我们采用了intel提供的另一种形式。采用这种方式需要打开CR4寄存器的PSE位。

开启内存分页

开启内存分页时需要将第一个页表的地址写入CR3寄存器中，同时开启CR0寄存器的PG位。

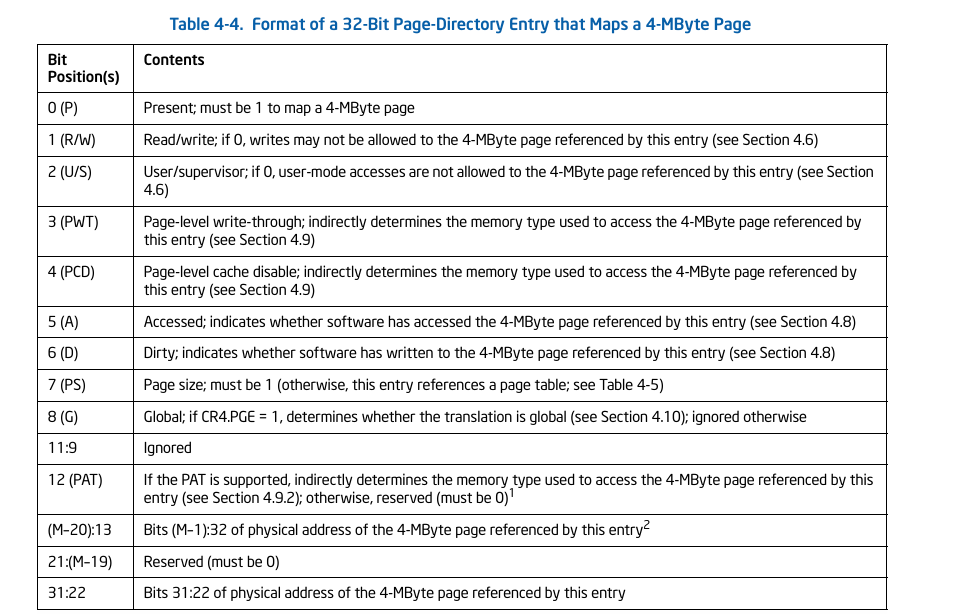

我们需要按照上表中的说明将第一个页表进行设置。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
void enable_page_mode(void)
{
#define PDE_P (1 << 0)
#define PDE_PS (1 << 7)
#define PDE_W (1 << 1)
#define CR4_PSE (1 << 4)
#define CR0_PG (1 << 31)

    static uint32_t page_dir[1024] __attribute__((aligned(4096))) = {
        [0] = PDE_P | PDE_PS | PDE_W,
    };

    uint32_t cr4 = read_cr4();
    write_cr4(cr4 | CR4_PSE);
    write_cr3((uint32_t)page_dir);
    write_cr0(read_cr0() | CR0_PG);
}

注意：这个页表只是在loader中进行使用，进入内核后我们需要开启二级分页。在内核中创建新的页表的目的是是根据内核lds脚本中的设置，将其各处不同的区域进行映射到不同的权限下，例如代码和只读设置只读，其它设置成可读写。且所有这些内存区域都不能允许用户访问。所有这些功能都可使用页表完成。

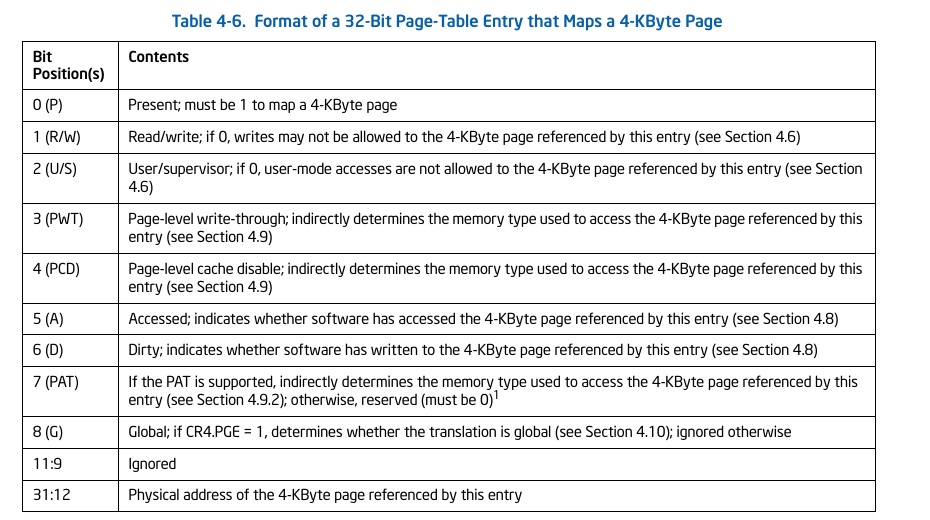

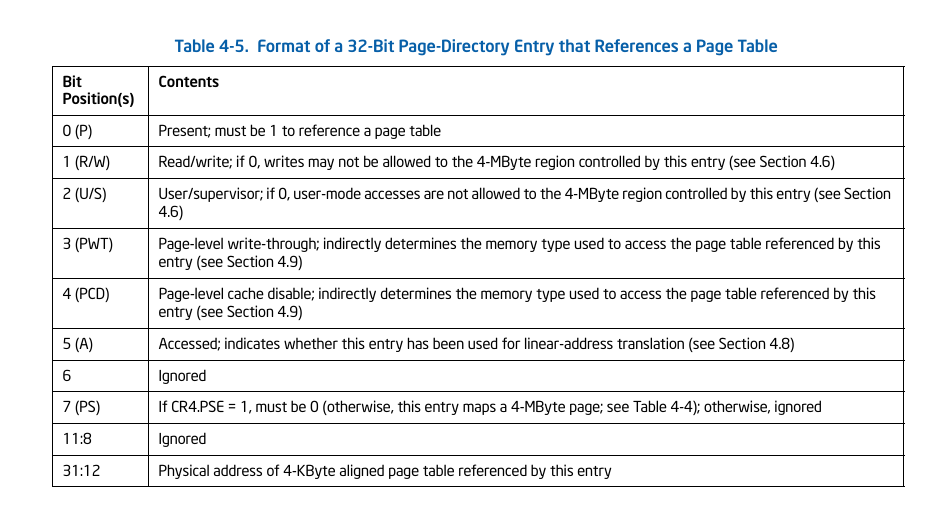

按照这个表中的内容来设置表项：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
typedef union _pde_t
{
    uint32_t v;
    struct
    {
        uint32_t present : 1;       // 0 (P) Present; must be 1 to map a 4-KByte page
        uint32_t write_disable : 1; // 1 (R/W) Read/write, if 0, writes may not be allowe
        uint32_t user_mode_acc : 1; // 2 (U/S) if 0, user-mode accesses are not allowed t
        uint32_t write_through : 1; // 3 (PWT) Page-level write-through
        uint32_t cache_disable : 1; // 4 (PCD) Page-level cache disable
        uint32_t accessed : 1;      // 5 (A) Accessed
        uint32_t : 1;               // 6 Ignored;
        uint32_t ps : 1;            // 7 (PS)
        uint32_t : 4;               // 11:8 Ignored
        uint32_t phy_pt_addr : 20;  // 高20位page table物理地址
    };
} pde_t;

typedef union _pte_t
{
    uint32_t v;
    struct
    {
        uint32_t present : 1;        // 0 (P) Present; must be 1 to map a 4-KByte page
        uint32_t write_disable : 1;  // 1 (R/W) Read/write, if 0, writes may not be allowe
        uint32_t user_mode_acc : 1;  // 2 (U/S) if 0, user-mode accesses are not allowed t
        uint32_t write_through : 1;  // 3 (PWT) Page-level write-through
        uint32_t cache_disable : 1;  // 4 (PCD) Page-level cache disable
        uint32_t accessed : 1;       // 5 (A) Accessed;
        uint32_t dirty : 1;          // 6 (D) Dirty
        uint32_t pat : 1;            // 7 PAT
        uint32_t global : 1;         // 8 (G) Global
        uint32_t : 3;                // Ignored
        uint32_t phy_page_addr : 20; // 高20位物理地址
    };
} pte_t;

我们可以将二级页表的PDE和PTE设置为一个联合体，并在相应字段填入对应的值。PDE为一级页表，PTE为二级页表。同样的将PDE的第一个表项设置到CR3寄存器中就可以开启分页机制。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
typedef struct _memory_map_t
{
    void *vstart; // 虚拟地址
    void *vend;
    void *pstart;  // 物理地址
    uint32_t perm; // 访问权限
} memory_map_t;

void create_kernel_table(void)
{
    extern uint8_t s_text[], e_text[], s_data[], e_data[];//在lds脚本中指示了各个段的开始和结束位置
    extern uint8_t kernel_base[];

    static memory_map_t kernel_map[] = {
        {kernel_base, s_text, 0, PTE_W},                       // 内核栈区
        {s_text, e_text, s_text, 0},                           // 内核代码区
        {s_data, (void *)(MEM_EBDA_START - 1), s_data, PTE_W}, // 内核数据区
        {(void *)CONSOLE_DISP_ADDR, (void *)(CONSOLE_DISP_END - 1), (void *)CONSOLE_VIDEO_BASE, PTE_W},
        {(void *)MEM_EXT_START, (void *)MEM_EXT_END, (void *)MEM_EXT_START, PTE_W},
    };

    // 清空页目录表
    kernel_memset(kernel_page_dir, 0, sizeof(kernel_page_dir));
    for (int i = 0; i < sizeof(kernel_map) / sizeof(memory_map_t); i++)
    {
        memory_map_t *map = kernel_map + i;
        int vstart = down2((uint32_t)map->vstart, MEM_PAGE_SIZE);
        int vend = up2((uint32_t)map->vend, MEM_PAGE_SIZE);
        int page_count = (vend - vstart) / MEM_PAGE_SIZE;

        memory_create_map(kernel_page_dir, vstart, (uint32_t)map->pstart, page_count, map->perm);
    }
}

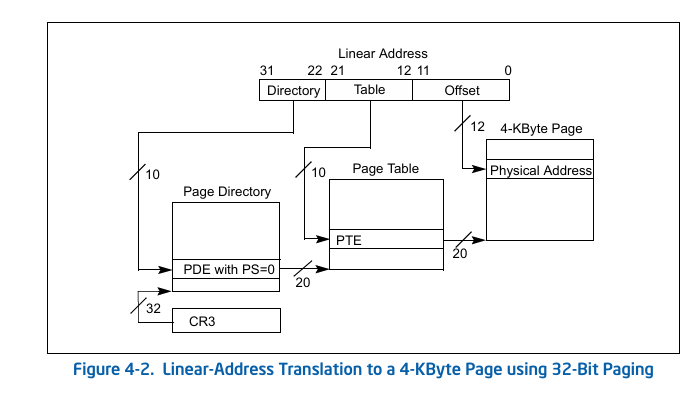

根据figure4.2可知，pde的地址偏移量是虚拟地址的22-31位，pte的地址偏移量是虚拟地址的12-21位，前12位是地址的偏移量。关于figure4.2，GPT有详细的图解说明如下。（要结合Table 4.5,4.6）

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
1. 线性地址格式
线性地址由CPU 生成，在开启分页机制后，它需要被转换成物理地址。线性地址由三部分组成：

目录索引（Directory, 10位, 31~22位）：用于索引页目录中的页目录项（PDE）。
表索引（Table, 10位, 21~12位）：用于索引页表中的页表项（PTE）。
偏移量（Offset, 12位, 11~0位）：决定在最终物理页面中的位置。
线性地址的结构如下：

+------------+------------+------------+
| Directory  |   Table    |   Offset   |
|   (10b)    |   (10b)    |   (12b)    |
+------------+------------+------------+
2. 线性地址到物理地址的转换过程
分页机制采用两级页表映射，转换过程如下：

（1）CR3寄存器
CR3（控制寄存器3） 存储 页目录的物理地址（32位）。
这个地址指向 页目录表（Page Directory），用于管理整个内存空间。
（2）查找页目录（Page Directory）
页目录存储多个PDE（页目录项），每个PDE占4字节（32位）。
通过目录索引（Directory, 10位），选取页目录项（PDE）。
PDE 指向 某个页表（Page Table） 的 物理地址。
（3）查找页表（Page Table）
页表存储多个PTE（页表项），每个PTE占4字节（32位）。
通过表索引（Table, 10位），选取页表项（PTE）。
PTE 指向 4KB物理页面的起始地址。
（4）计算物理地址
物理地址 = PTE提供的物理页基地址 + 偏移量（Offset, 12位）
低12位的Offset用于索引4KB页面中的具体字节。
3. 示例
假设：

CR3 = 0x00100000（指向页目录的物理地址）。
线性地址 = 0x12345678：
目录索引（Directory） = 0x12345678 >> 22 = 0x48
表索引（Table） = 0x12345678 >> 12 & 0x3FF = 0xD5
偏移量（Offset） = 0x12345678 & 0xFFF = 0x678
转换过程：

查找页目录项（PDE）：

PDE 地址 = CR3 + (0x48 * 4) = 0x00100000 + 0x120 = 0x00100120
PDE 指向的页表地址 = 0x00200000。
查找页表项（PTE）：

PTE 地址 = 0x00200000 + (0xD5 * 4) = 0x00200000 + 0x034 = 0x00200034
PTE 指向的物理页地址 = 0x00345000。
计算物理地址：

物理地址 = 0x00345000 + 0x678 = 0x00345678。
最终，线性地址 0x12345678 映射到 物理地址 0x00345678。

4. 关键点总结
分页机制采用两级页表结构：

页目录（Page Directory）
页表（Page Table）
物理页面（Physical Page）
CR3寄存器存储页目录的物理地址。

地址转换的三步过程：

页目录项（PDE） → 页表项（PTE） → 物理地址计算。
最终的物理地址 由 PTE 指定的 4KB页面的起始地址 加上 12位偏移量 计算得到。

这张图清晰地展示了32位操作系统（如x86架构）分页机制下的地址转换过程，用于虚拟内存管理和地址映射。

根据上述描述，我们可以知道二级分页的基本转换关系了。在vaddr中取出高十位加上CR3寄存器中的值我们可以得到PDE的地址，找到PDE中的高20位加上vaddr中的12-21位就是PTE的地址，找到PTE的高二十位加上偏移量就是物理地址的值。理解这一点很关键，这一点是我们理解和编写后续代码所需要的。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
int memory_create_map(pde_t *page_dir, uint32_t vaddr, uint32_t paddr, int count, uint32_t perm)
{
    for (int i = 0; i < count; i++)
    {

        pte_t *pte = find_pte(page_dir, vaddr, 1);
        if (pte == (pte_t *)0)
        {
            return -1;
        }

        ASSERT(pte->present == 0);

        pte->v = paddr | perm | PTE_P;

        vaddr += MEM_PAGE_SIZE;
        paddr += MEM_PAGE_SIZE;
    }

    return 0;
}

这个函数的作用是将指定的虚拟地址范围映射到物理地址空间，并为每个虚拟页面创建对应的页表项，是完成映射的一个核心函数。

内存特权级处理

内核可以通过设置不同的页表权限位来建立内存保护机制，比如在内核代码区必须设置只读和可执行的权限，避免内核代码被恶意修改。对应的权限位可以查看Figure 4.6进行相应的配置。这样特权级隔离了之后用户程序访问内核代码会触发页错误。

为进程分配页表

之前的文章中贴了一张TSS段的结构图，其中有一个CR3段，表明TSS段中可以存放页表的起始地址。我们打开分页机制后运行之前设置的两个进程，CPU会进行重启，原因就是我们还没有给进程分配相应的内存页。进程在进行切换时，CPU会读取TSS段中的CR3信息，将页表的起始地址放在CR3寄存器中。所以我们现在的任务是为创建好的进程分配内存页表。

初始化一个进程时，我们需要获取一页内存页传递到tss的cr3段中。现在我们采用的是二级页表结构，所以可以先分配一个PDE表。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
uint32_t memory_create_uvm(void)
{
    pde_t *page_dir = (pde_t *)addr_alloc_page(&paddr_alloc, 1);
    if (page_dir == 0)
    {
        return 0;
    }
    kernel_memset((void *)page_dir, 0, MEM_PAGE_SIZE);

    uint32_t user_pde_start = pde_index(MEMORY_TASK_BASE);
    for (int i = 0; i < user_pde_start; i++)
    {
        page_dir[i].v = kernel_page_dir[i].v;
    }

    return (uint32_t)page_dir;
}

关于这个函数为什么只分配了pde而没有分配pte，本人目前也没有太想清楚。分配好pde后将其和内核映射表对应起来，在创建进程的时候调用这个函数就可以分配页表了，这种设计使得所有用户进程都共享同一份内核地址空间映射。

隔离内核与进程

现在我们创建的两个进程在虚拟地址空间处是与内核混在一起的，代码也是和内核混在一起，现在我们要利用分页机制隔离内核与进程。第一个工作就是将代码从内核中分离，我们可以新建一个C文件将初始进程的代码放入其中来达到代码和内核进行分离的效果。接下来是虚拟地址空间的分离，并要将进程的物理地址放在kernel的后面，这个工作要在kerlen.lds中进行。

1
2
3
4
5
6
7
8
(在bss段之后)
. = 0x80000000;
.first_task : AT(e_data) {
		*first_task_entry*(.text .data. rodata .data)
		*first_task*(.text .data. rodata .data)
	}
(内核代码段加上)
*(EXCLUDE_FILE(*first_task* *lib_syscall*).x)

接下来是为进程分配内存空间。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
uint32_t memory_alloc_for_page_dir(uint32_t page_dir, uint32_t vaddr, uint32_t size, int perm)
{
    uint32_t curr_vaddr = vaddr;
    int page_count = up2(size, MEM_PAGE_SIZE) / MEM_PAGE_SIZE;
    vaddr = down2(vaddr, MEM_PAGE_SIZE);

    // 逐页分配内存，然后建立映射关系
    for (int i = 0; i < page_count; i++)
    {
        uint32_t paddr = addr_alloc_page(&paddr_alloc, 1);
        if (paddr == 0)
        {
            log_printf("mem alloc failed. no memory");
            return 0;
        }

        int err = memory_create_map((pde_t *)page_dir, curr_vaddr, paddr, 1, perm);
        if (err < 0)
        {
            log_printf("create memory map failed. err = %d", err);
            addr_free_page(&paddr_alloc, vaddr, i + 1);
            return -1;
        }

        curr_vaddr += MEM_PAGE_SIZE;
    }

    return 0;
}

这个函数可以完成物理页的分配并将其映射到0x80000000（进程空间）以上的区域。

调整特权级

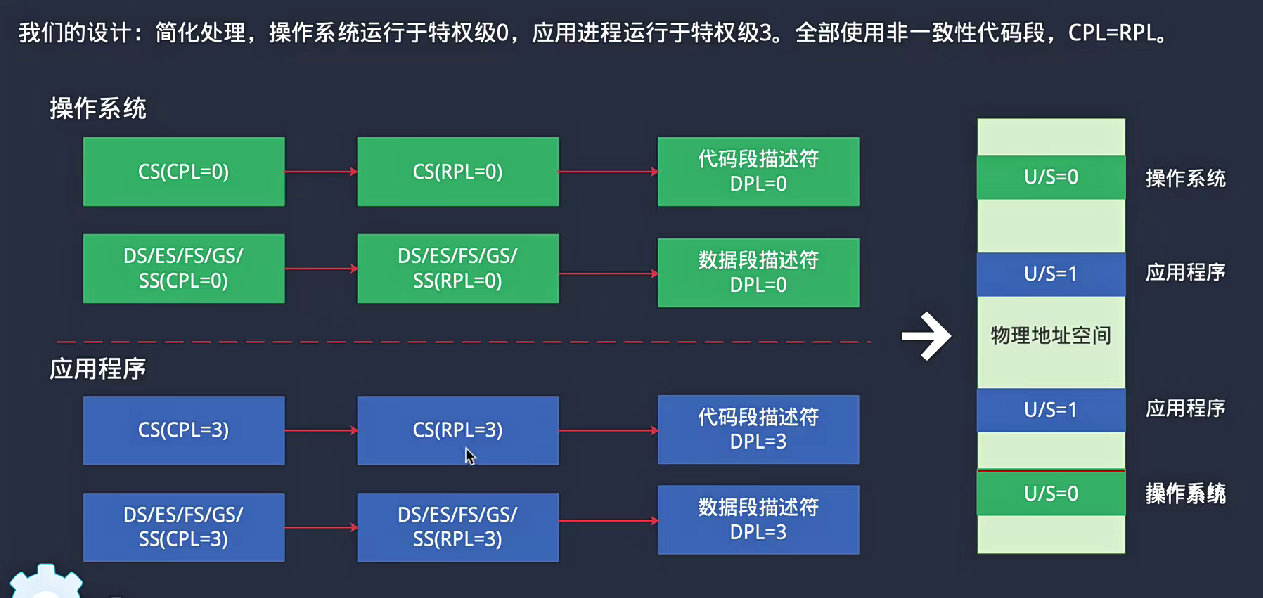

x86架构有四种特权级，ring0-ring3，其中0为最高特权级，3为最低特权级。3特权级无法任意访问os内核的代码、开关中断、写磁盘等，这个功能可以防止进程恶意修改内核的代码。关于权限的配置位如下：

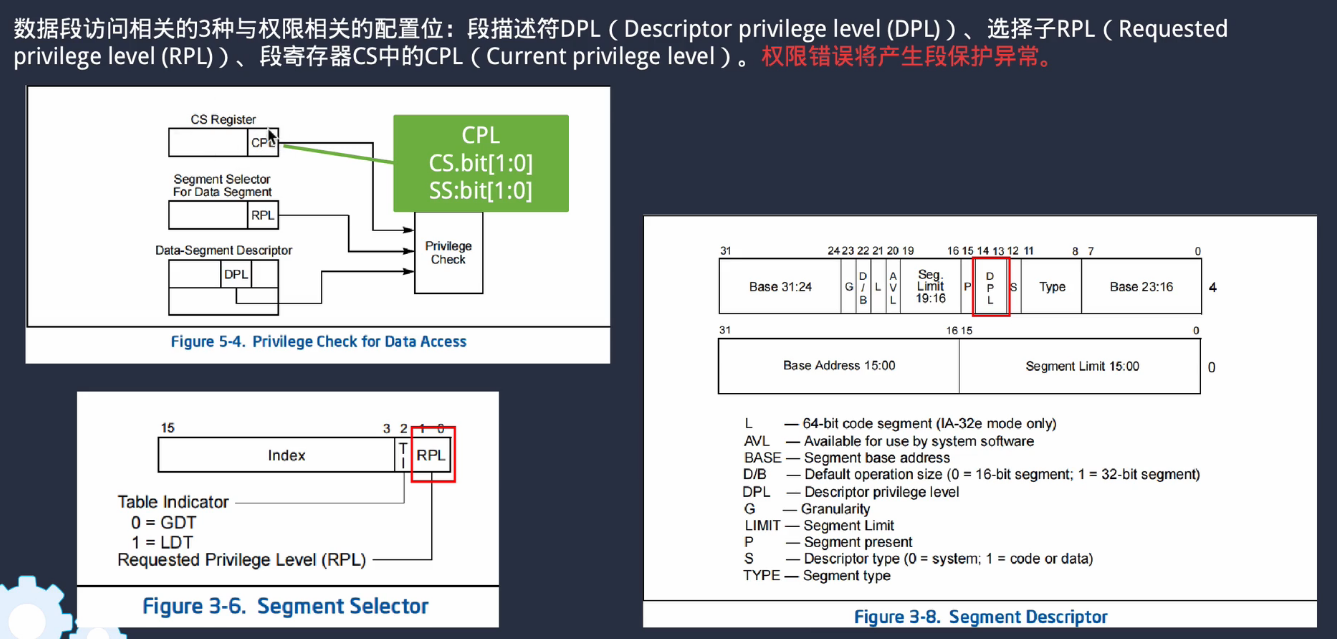

通过CS段寄存器最低两位表示当前执行代码的特权级（CPL）。访问数据时，DS、ES、FS、GS等段寄存器中的选择子包含RPL（请求特权级），段描述符中的DPL（描述符特权级）表示段存储空间的访问权限。CPU会检查CPL、RPL和DPL，确保访问权限匹配。访问数据段时当且仅当DPL>=Max(CPL,RPL)时才能访问，访问SS时要求CPL=RPL=DPL。每个内存页都有一个保护位U/S，U/S为0时只能被操作系统(CPL=0,1,2)所访问，U/S=1时可以被应用程序所访问。
在task中添加特权级字段，初始化时对tss进行判断，分别设置。

1
2
3
4
5
6
7
8
9
10
if (flag & TASK_FLAG_SYSTEM)
    {
        code_sel = KERNEL_SELECTOR_CS;
        data_sel = KERNEL_SELECTOR_DS;
    }
else
    {
        code_sel = task_manager.app_code_sel | SEG_RPL3;
        data_sel = task_manager.app_data_sel | SEG_RPL3;
    }

高特权级切换到低特权级

高特权级切换到低特权级需要用iret指令，同时还要向栈中压入一些变量的值。

1
2
3
4
5
6
7
8
9
__asm__ __volatile__(
       "push %[ss]\n\t"
       "push %[esp]\n\t"
       "push %[eflags]\n\t"
       "push %[cs]\n\t"
       "push %[eip]\n\t"
       "iret\n\t" ::[ss] "r"(tss->ss),
       [esp] "r"(tss->esp), [eflags] "r"(tss->eflags),
       [cs] "r"(tss->cs), [eip] "r"(tss->eip));

这样first task就可以切换到ring3。
